Горные машины и комплексы
дата ___________ гр. _____________ студ. _________________
Лабораторная работа № 11
Тема: Изучение особенностей конструкции насосных станций типа СНУ 5, СНТ-32, СНД 200/32, СНД
300/40.
Цель: Ознакомится с гидрокинематическими схемами и принципом работы насосных станций типа СНУ 5,
СНТ-32, а также с техническими характеристиками насосных станций типа СНД 200/32, СНД 300/40.
Оснащенность занятия: Насосная установка СНУ-5.
Литература: В.Г. Яцких и др. Горные машины и комплексы. - М.: Недра. 1984.
А.И. Пархоменко и др. Справочник механика угольной шахты. М.: Недра. 1985.
Ход работы:

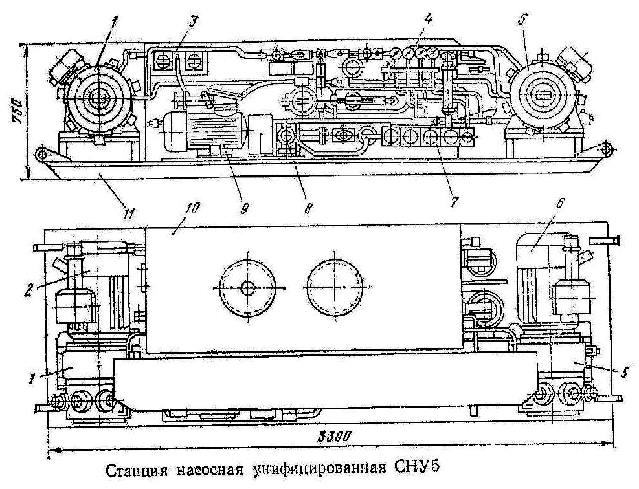

1. Описать устройство, особенности и принцип работы насосной станции СНУ - 5 (варианты 1-13).
2. Описать устройство, особенности и принцип работы насосной станции СНТ - 32 (варианты 14-26).

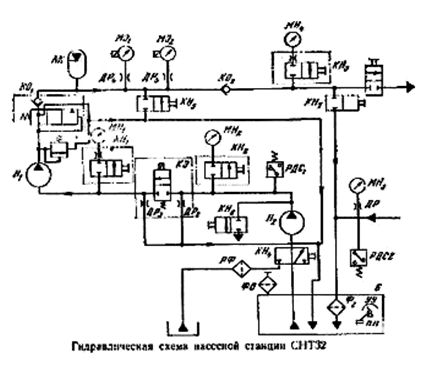

3. Описать работу гидравлической схемы СНТ - 32 (варианты 1-13).
4. Описать работу гидравлической схемы СНУ - 5 (варианты 14-26).
5. Описать основные правила эксплуатации и правила безопасности при работе насосной станции.
6. Ответить на контрольные вопросы.
Контрольные вопросы:
1. Назначение и типы насосных станций?
2. Основные узлы насосных станций СНТ-32, СНД 200/32, СНД 300/40 ?
3. Рабочая жидкость насосных станций.
4. Место установки насосной станции.

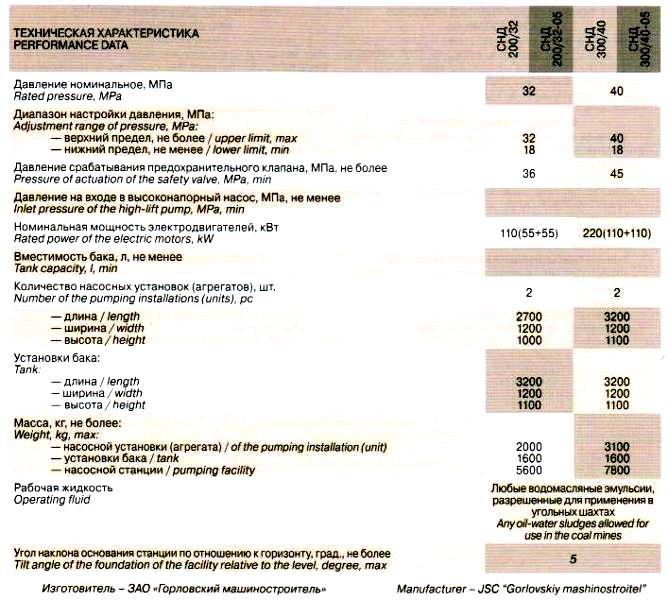

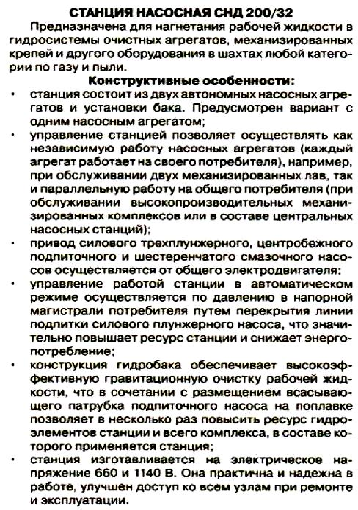

Насосная станция СНД 200/32

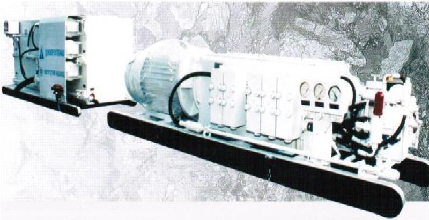

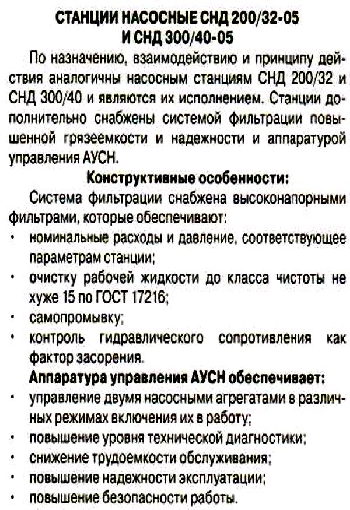

Насосная станция СНД 300/40
В гидроприводе отечественных механизированных крепей и гидропередвижчиков широко
используются унифицированные насосные станции типов СНУ-5 и СНТ-32, а также более современные
СНД200/32, CНТ 40 и др.
Эти станции предназначены для питания гидросистемы механизированных крепей очистных
комплексов и агрегатов, в которых применяется водомасляная эмульсия, которая ранее содержала 1,5%
присадки ВНИИНП-117 или 3-5% присадки АКВОЛ, а в настоящее время - Fimitol P87AF, синтетического
концентрата Hydrocor GS 460 NH и др.
Эмульсии на основе новых современных присадок обладают хорошими антикоррозийными
свойствами, обладают повышенной стойкостью к размножению микроорганизмов, довольно легки в
приготовлении и эксплуатации, являются трудновоспламенимыми,безопасными в экологическом и
токсикологическом отношениях.

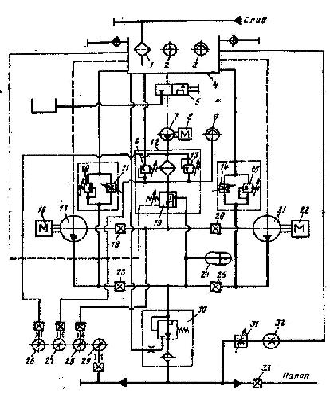

Гидравлическая принципиальная схема насосной станции СНУ - 5.

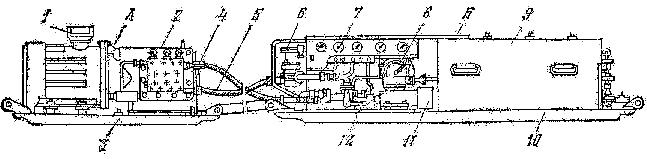

Унифицированная насосная станция СНТ - 32.
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
Вывод:
